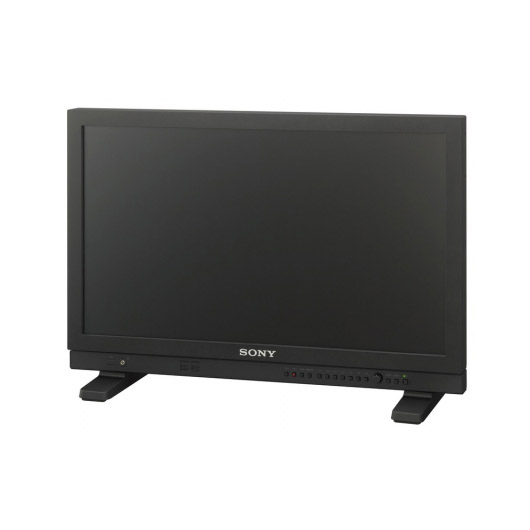

LMD-A220
22英寸全高清液晶监视器,可用于演播室或现场节目制作,高性价比、设计轻便
概述规格特点

轻巧纤薄的全高清 (1920 x 1080) LMD-A 系列监视器具有出色的性价比

LMD-A220 22 英寸 LMD-A 系列液晶监视器提供全高清分辨率,具有轻便、紧凑的设计。与索尼之前的型号相比,LMD-A 系列监视器减少了超出 12% 到 22% 的重量,缩小了 30% 的厚度,降低了超出 25% 的功耗。LMD-A 系列可提供与 PVM-A 系列 OLED 图像监视器相同的用户界面设计、轻便特性、功能和可操作性。当两种类型的监视器用于同一网络时,PVM-A 和 LMD-A 系列间的这种一致性可为用户带来极大的益处。另外,LMD-A 系列监视器为演播室和现场中的广泛用户应用提供了多功能性。这些功能包括直流操作、VESA 安装以及轭式安装孔。此外,最新的摄像机相关联的功能(如摄像机和镜头元数据显示以及双画面功能)在现场和后期处理过程中均可确保工作效率,为用户带来便利。

轻巧纤薄的时尚机身,具有业界最广的视角
坚固的双涂层漆面和边缘锐利的时尚机架。非常适合群组监视。与索尼之前的型号相比,LMD-A 系列监视器减少了超出 12% 到 22% 的重量,缩小了 30% 的厚度,降低了超出 25% 的功耗。它带来了运输和功耗方面的成本节约。还节省了数字艺术馆的空间和重量。

最新的摄像机关联功能
包括摄像机和镜头元数据显示以及带并排、淡化、混合、差异和自动输入切换的双画面功能。非常适合现场和直播制作监视。

用户预设和密码保护
确保监视器设置的安全,让您更加安心。可以使用五种用户预设。色温记忆 USER1 也可以受到密码保护。

2K 格式显示和双链路 HD-SDI 模式
此功能提供具有成本效益的 2K 监视解决方案,非常适合现场数字电影电视制作。此外,还可以使用双链路 HD-SDI 输入。

多监视器固件升级实用工具
通过网络同时升级多台监视器,节省您的时间。

技术规格

请注意,该功能/规格因国家/地区而异
图像性能
面板 a-Si TFT 有源矩阵液晶显示屏
幅面(对角) mm
21:5 英寸
有效幅面 (H x V) 476.1 x 267.8 mm
18 3/4 x 10 5/8 英寸
分辨率 (H x V) 1920 x 1080 像素(全高清)
宽高比 16:9
有效像素 99.99%
色彩 约 1670 万色
视角(面板规格) 89°/89°/89°/89°(典型)(上/下/左/右对比度 > 10:1)
正常扫描 0% 扫描
输入
复合输入 BNC (x1),1 Vp-p ±3dB,负同步
SDI 输入 BNC (x2)
HDMI 输入 HDMI (x1)(HDCP 通讯)
音频输入 立体声迷你插孔 (x1),-5 dBu 47 kΩ 或更高
并行远程控制 RJ-45 模块化接口 8-针 (x1)
(插针可指派)
串行远程控制 (LAN) RJ-45 (x1)(以太网,10BASE-T/100BASE-TX)
DC 输入 XLR 型 4 针(公)(x1),DC 12 V 至 17 V(输出阻抗 0.05 Ω 或更低)
输出
复合输出 BNC (x1),环通,带 75 Ω 自动终止功能
SDI 输出 BNC (x2),输出信号幅度: 800 mVp-p ±10%,输出阻抗: 75 Ω 不平衡
音频监视器输出 立体声迷你插孔 (x1)
扬声器(内置)输出 1.0 W(单声道)
耳机输出 立体声迷你插孔 (x1)
一般信息
电源要求 100 V 至 240 V AC,0.5 A 至 0.2 A,50/60 Hz
DC 12 V 至 17 V,3.4 A 至 2.4 A
功耗 约 47 W(最大)
约 43 W(默认状态下的平均功耗)
浪涌电流 (1) 最初接通电源时最大可能的浪涌电流(电压变化由手动切换导致): 57 A 峰值,0.3 A r.m.s.(240V AC)
(2) 主电源中断 5 秒后的浪涌电流(电压变化在零交点时引起): 46 A 峰值,0.2 A r.m.s.(240V AC)
工作温度 0°C 至 35°C(建议值: 20°C - 30°C)
32°F 至 95°F(建议值: 68°F - 86°F)
工作湿度 30% 至 85%(无冷凝)
储存/运输温度 -20°C 至 +60°C
-4°F - +140°F
储存/运输湿度 0% 至 90%
工作/储存/运输压力 700 hPa 至 1060 hPa
尺寸(宽 x 高 x 深)[*1] 517.8 x 338.0 x 67.2 mm(不含监视器底座)
517.8 x 360.5 x 165.0 mm(含监视器底座)
20 1/2 x 13 3/8 x 2 3/4 英寸(不含监视器底座)
20 1/2 x 14 1/4 x 6 1/2 英寸(含监视器底座)
重量 约 5.4 kg(含监视器底座)
约 11 lb 14 oz(含监视器底座)
约 kg(不含监视器底座)
约 lb oz(不含监视器底座)
标配配件 交流电源线 (1)
交流电源线插座 (1)
把手 (1)(含 4 颗螺丝)
装置使用前须知 (1)
CD-ROM (1)
可选配件 SU-561 监视器支架
MB-L22

注 *1 尺寸数值均为近似值。

轻便紧凑,功耗更低
LMD-A 系列监视器的设计非常轻便小巧。与前代型号相比,其重量减少了 12% 到 22%,厚度减少超过 30%。这些型号的功耗降低了 25% 以上。用户非常喜爱这些方便且节省成本的品质。
优化的低延迟 I/P 转换技术
由于采用低延迟(小于 0.5 场),I/P 转换系统可根据输入信号自动实现优化的信号处理。此系统有助于用户为现场制作进行编辑和监视。
视频输入多功能性
LMD-A220 监视器配备内置标准输入接口: 3G/HD/SD-SDI (x2)、HDMI (HDCP) 输入 (x1) 和复合 (x1)。
计算机输入多功能性
多种计算机信号可通过 HDMI/DVI 接口接收; 分辨率范围是 640 x 480 到 1680 x 1050 像素。
屏内显示 (IMD) 功能
通过以太网使用外部远程控制功能,可在屏幕上显示图像源名称和提示灯信息。LMD-A 系列监视器支持 TSL 系统协议。IMD 系统可显示包括元音变音和重音符号在内的欧洲语言文本。
波形监视器、矢量示波器和音频电平表显示
基于 SDI 嵌入式两通道音频电平表,输入信号的波形和矢量范围会显示在屏幕上。波形监视器和矢量示波器有多种不同的模式用以调整白平衡,其中包括波形监视器的缩放功能(0 至 20 IRE 区域内)和矢量示波器的缩放功能(中间黑色区域内)。还可显示指定行的波形。波形监视器和矢量示波器显示在与双画面功能* 配合使用时可以监视两个摄像机信号。此外,音频电平表可以显示来自 SDI 或 HDMI 输入的嵌入音频信号。它可以在屏幕上显示 ch1 至 ch8 或 ch9 至 ch16。

*支持 V1.1
轭式连接和 VESA 连接功能
该监视器在其侧边框上配备了用于轭式连接的螺丝孔。将监视器连接到摄像机吊架或监视器支架上时,这种连接类型非常方便。每台监视器的背面面板上亦配备 100 毫米间距的 VESA 连接孔。可选的 SU-561 监视器支架(单独提供)提供高度和倾斜功能,也适用于此型号。
用户友好的可操作性和用户界面
该监视器拥有丰富的附加功能,包括: 时间码显示(支持 LTC/VITC); 安全区域标示、隐藏式字幕显示(EIA/CEA-608 和 EIA/CEA-708,仅 SDI)、8 通道音频电平表显示、通过 HDMI 输入实现的计算机信号输入功能以及外部远程控制功能。
与 PVM-A 系列监视器一致的设计
LMD-A 系列监视器提供与 PVM-A 系列监视器相同的功能和可操作性,并拥有与之一致的前控制面板设计。这意味着,两类监视器都能以同样的方式进行操作和控制。
摄像机聚焦功能
LMD-A220 监视器能够控制视频信号的孔径水平,并锐化图像边缘在屏幕上显示图像,以帮助摄像机进行聚焦操作。此外,锐化的边缘可以用户选择的颜色(白、红、绿、蓝、黄)显示,以便精确聚焦。
时间码功能
LTC 和 VITC 时间码可以显示在画面的顶部或底部。
屏幕提示灯
该监视器配备三种颜色(红色、绿色和黄色)的屏幕提示灯功能。
网络控制功能
LMD-A220 拥有网络控制功能,可让您通过以太网轻松升级监视器软件。该网络功能还可用于系统环境中多个装置的集中控制。
自动白平衡调整*
LMD-A220 监视器采用了基于软件的色温(白平衡)校准功能,称之为 Monitor_AutoWhiteAdjustment。通过计算机和另购的校准工具*,可使用此功能轻松调整监视器的白平衡。

* 例如 Konica Minolta CA-210/CA-310/CS-200、DK-Technologies PM5639/06、X-Rite i1 Pro/i1 Pro2、Photo Research PR?655/670、Klein K-10 和 JETI specbos 1211。

*支持 V1.1
双画面功能*
LMD-A220 独特的双画面功能支持在监视器屏幕上同时显示两个输入信号。此功能有助于调整色彩和设置摄像机帧数。有多种模式可用: 并排、淡化、混合、差异和自动输入切换。此功能在输入同步 SDI 信号时发挥作用。

*支持 V1.1
2K (2048 x 1080) 输入和图像切换*
LMD-A220 监视器可以显示 2K(2048 x 1080 分辨率)输入。2K 信号有两种显示方式 — 作为适应全高清 (1920 x 1080) 屏幕的全 2K 图像,或者作为带图像切换功能的 2K 本地显示。

支持 V1.1
摄像机/镜头元数据显示功能和屏幕提示灯*
根据 SMPTE RDD-18 文档《摄像机参数的采集元数据集》,LMD-A220 监视器可以显示摄像机系统的摄像机和镜头元数据集。此外,这些监视器还支持索尼私有元数据的子集。** 该监视器还配备红绿黄三色屏幕提示灯功能。提示灯显示的位置可以更改到屏幕的上部或下部。

*支持 V1.1

*并非支持所有的元数据。
失真图像转换和有效格式描述 (AFD) 功能*
监视器的失真图像转换功能**能够通过现场摄像机系统正确地显示水平压缩的 3G/HD-SDI 信号。这些信号包括两大系统: 16:9 1920 x 1080 (1280 x 720) 信号和 17:9 2048 x 1080 信号。这些信号可在监视器屏幕上正确显示。有效格式描述 (AFD) 功能***还能读取 SDI 上的辅助数据标志,并上转换标清图像以自动显示在全高清分辨率屏幕上。这可以通过调整分辨率和宽高比来实现。< br>
*支持 V1.1

**仅支持 3G/HD-SDI 和双链路 HD-SDI。

***仅支持 SD-SDI 信号。
网格显示、两个中心标记和翻转功能*
网格显示功能显示多条任意的垂直线和水平线,可在用户检查图像构图时提供帮助。除了标准的中心标记 1 以外,还可以使用中心标记 2。第二个标记使检查中心部分的焦点更轻松。翻转功能可将反转的图像水平或垂直转回到正常视图。

*支持 V1.1
电源(+5 V,500 mA)的通电设置、直流电力不足指示灯和 USB 2.0*
通电设置允许用户在监视器启动时做出选择; 其中包括最后记忆、用户预设和出厂预设设置。因此,用户可以准确快速地设置监视器。此功能对于租赁设备非常有用。直流电源的适用范围为 12V 至 17V。直流电源不足时,电源指示灯会闪烁。此外,USB 2.0 端口可向第三方设备提供 5 V 电源。

*支持 V1.1
带密码锁的用户预设和功能键配置的快捷方式*
多个用户共用同一台监视器时,每个用户均可记忆其设置数据并在需要时调用该数据。这使用户摆脱了耗时且重复的设置任务。多个用户共用同一台监视器时,每个用户均可为色温和用户预设数据注册自己的密码。这可以确保用户正确地恢复以前的用户预设数据,并保证预设信息免受未经授权的使用。为了提高功能键配置的速度,用户只需重复按下功能键即可快速前往设置菜单屏幕。

*支持 V1.1
多监视器升级实用工具*
同一个以太网网络上的多台 PVM-A 和 LMD-A 系列监视器可通过简单的操作进行升级,从而为大型项目提供高效的解决方案

*支持 V1.1
可拆卸式把手
此监视器配备适合便携式应用的可拆卸式把手。安装在监视器墙中或采用机架安装时,可将其移除以减少重量。
